Здравейте! Като доставчик на вградени планетарни редуктори често ме питат за разликите между тези и обикновените редуктори. Това е страхотен въпрос и аз съм тук, за да го разбия за вас по начин, който е лесен за разбиране.
Да започнем с основите. Редукторът е механично устройство, което се използва за намаляване на скоростта на входящия вал, като същевременно увеличава въртящия момент. Това е като преводач между високоскоростен източник на енергия, като електрически мотор, и товар, който се нуждае от повече сила, но не може да се справи с високи скорости. Обикновените зъбни редуктори се предлагат в различни видове, като редуктори с цилиндрични зъбни колела, редуктори със спирални зъбни колела и червячни редуктори.
Стандартни редуктори на зъбни колела
- Редуктори с цилиндрични зъбни колела: Това са най-простите видове редуктори. Зъбните колела имат прави зъби, които са успоредни на оста на въртене. Те са лесни за производство и сравнително евтини. Въпреки това, те могат да бъдат шумни при високи скорости поради внезапния контакт между зъбите. Освен това те не са много ефективни при предаване на енергия в сравнение с някои други видове.
- Редуктори със спирални зъбни колела: Спиралните зъбни колела имат зъби, които са нарязани под ъгъл спрямо оста на въртене. Този дизайн позволява по-плавно зацепване на зъбите, което води до по-плавна и тиха работа в сравнение с цилиндричните зъбни колела. Те могат да се справят с по-високи натоварвания и скорости, но са малко по-сложни и скъпи за производство.
- Червячни редуктори: Червячен редуктор се състои от червяк (винтова предавка) и червячно колело. Те предлагат високи коефициенти на намаляване в компактен дизайн. Една от уникалните характеристики на червячните редуктори е, че те могат да осигурят самозаключване, което означава, че изходният вал не може да задвижва входящия вал. Но те не са много ефективни, тъй като много енергия се губи под формата на топлина поради плъзгащото действие между червея и червячното колело.
Вградени планетарни редуктори
Сега, нека поговорим за вградените планетарни редуктори. Те са малко по-сложни, но предлагат някои значителни предимства.
- Дизайн: Редукторът с планетарен редуктор има централно слънчево зъбно колело, множество планетарни зъбни колела, които се въртят около слънчевото зъбно колело, и външно зъбно колело. Планетните предавки са монтирани на носач, който е свързан към изходния вал. Този дизайн позволява множество мрежи на зъбни колела да споделят натоварването, което е ключова разлика в сравнение с обикновените редуктори на зъбни колела.
- Ефективност: Едно от най-големите предимства на вградените планетарни редуктори е тяхната висока ефективност. Тъй като натоварването се разпределя между множество планетарни зъбни колела, има по-малко напрежение върху всеки отделен зъб на зъбно колело. Това води до по-малка загуба на енергия поради триене, което означава, че повече от входната мощност се прехвърля към изхода. В много случаи вградените планетарни редуктори могат да постигнат ефективност от над 90%.
- Компактност: Освен това са много компактни. Множеството мрежи на зъбни колела в малко пространство позволяват високи съотношения на редукция в сравнително малък пакет. Това ги прави идеални за приложения, където пространството е ограничено, като роботика или малки машини.
- Капацитет на въртящия момент: Вградените планетарни редуктори могат да издържат натоварвания с висок въртящ момент. Разпределеното натоварване между планетарните зъбни колела означава, че те могат да прехвърлят голямо количество въртящ момент, без да претоварват нито една отделна предавка. Това ги прави подходящи за тежки приложения.
Приложения
- Стандартни редуктори на зъбни колела: Редукторите с цилиндрични зъбни колела обикновено се използват в прости машини, където цената е основен фактор и шумът не е голям проблем, като в някои конвейерни системи. Редукторите със спирални зъбни колела се използват в приложения, където се изисква плавна работа и висока товароносимост, като например в индустриални помпи и компресори. Червячните редуктори често се намират в приложения, където са необходими високи съотношения на редукция и самозаключване, като например в подемно оборудване.

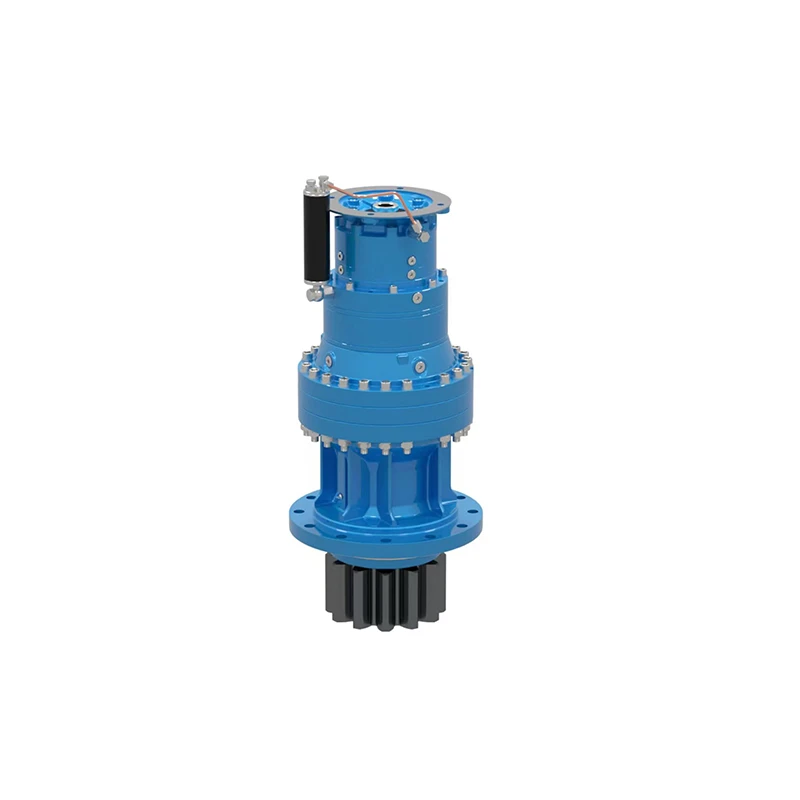

- Вградени планетарни редуктори: Те се използват в широк спектър от приложения. Например вПланетарно задвижване за шнек, високият капацитет на въртящ момент и компактният дизайн на вградения планетарен редуктор са от съществено значение. Те също се използват вРедукторна кутия с хидравличен моторприложения, където ефективността е от решаващо значение, за да се гарантира, че хидравличната система работи ефективно. И вКомпактно шнеково задвижване, компактният размер на вградения планетарен редуктор позволява по-рационализиран и ефективен дизайн.
Цена и поддръжка
- цена: Редукторите с обикновени зъбни колела обикновено са по-евтини за производство, особено редукторите с цилиндрични зъбни колела. Въпреки това, когато вземете предвид дългосрочните разходи, включително консумацията на енергия и поддръжката, вградените планетарни редуктори могат да бъдат по-рентабилни. Тяхната висока ефективност означава по-ниски сметки за енергия, а здравият им дизайн често води до по-рядка поддръжка.
- Поддръжка: Редукторите с обикновени зъбни колела може да изискват по-честа поддръжка, особено редукторите с цилиндрични и червячни зъбни колела. Зъбите на цилиндричните зъбни колела могат да се износят с течение на времето, а плъзгащото действие в червячните редуктори може да причини значително износване. Редукторите с планетарни зъбни колела, от друга страна, имат по-балансирано разпределение на натоварването, което намалява износването и разкъсването на зъбните колела. Това означава по-рядка поддръжка и по-дълъг експлоатационен живот.
Направете правилния избор
И така, как решавате кой тип редуктор е подходящ за вашето приложение? Зависи от няколко фактора. Ако сте с ограничен бюджет и шумът не е сериозен проблем, обикновен редуктор може да е правилният начин. Но ако се нуждаете от висока ефективност, компактен размер и висок капацитет на въртящ момент, вграденият планетарен редуктор вероятно е по-добрият избор.
Като доставчик на вградени планетарни редуктори, аз съм тук, за да ви помогна да вземете правилното решение. Независимо дали работите върху малък мащабен проект или широкомащабно индустриално приложение, мога да ви осигуря правилния редуктор, който да отговаря на вашите нужди. Ако се интересувате да научите повече за нашите продукти или имате въпроси относно това кой редуктор е най-подходящ за вас, не се колебайте да се свържете с нас. Можем да обсъдим подробно вашите изисквания и да намерим идеалното решение за вас.
В заключение, докато обикновените редуктори имат своето място на пазара, вградените планетарни редуктори предлагат някои различни предимства по отношение на ефективност, компактност и капацитет на въртящ момент. Те са чудесен вариант за широк спектър от приложения и аз съм уверен, че можем да ви предоставим висококачествен продукт, който отговаря на вашите специфични нужди. Така че, ако сте на пазара за редуктор на зъбни колела, дайте ни шанс да ви покажем какво могат да направят нашите вградени планетарни редуктори.
Референции
- „Наръчник по механичен дизайн“ от Джоузеф Е. Шигли
- „Дизайн и приложение на съоръжения“ от Dudley's Gear Handbook
